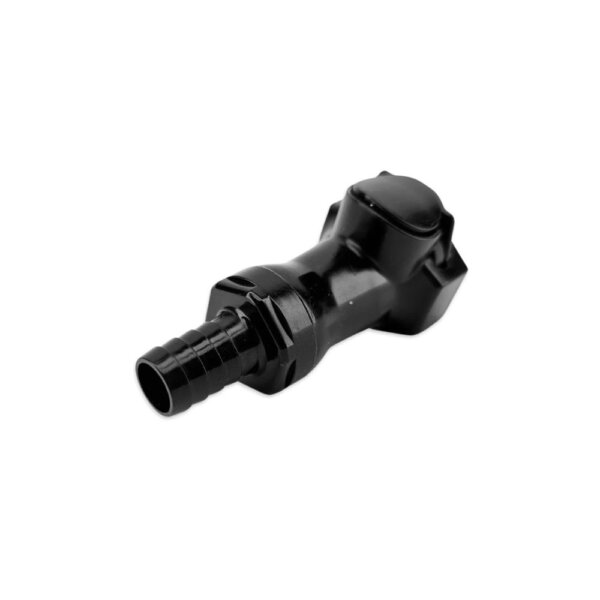

JoinTech Schnellverbinder, F auf 13mm Tülle – Leak-free Adapter

Der JoinTech Schnellverbinder, F auf 13mm Tülle – Leak-free Adapter ist ein selbstabdichtender Schnellverbinder für geschlossene Flüssigkeitssysteme in Glykolkühlkreisläufen. Der Adapter wird zur Verbindung von Kühlschläuchen mit Kühlaggregaten, Pumpen oder Gärtanks eingesetzt und ermöglicht ein sicheres An- und Abstecken ohne Austritt von Kühlmedium.

Im Einsatz mit dem Icemaster G20 Kühlaggregat dient der Adapter als notwendiges Gegenstück zu den geräteseitigen JoinTech Anschlüssen. In Kombination mit einem isolierten Glykolschlauch (12 mm ID) wird damit die Verbindung zwischen Kühlaggregat und Gärtank hergestellt. Dadurch entsteht ein geschlossener Kühlkreislauf für die temperaturgeführte Gärung von Bier.

Der Schnellverbinder verfügt über ein integriertes Auto Shut Off Ventil, das den Durchfluss automatisch stoppt, sobald keine Gegenkupplung verbunden ist. Das verhindert zuverlässig das Auslaufen von Glykol oder Wasser beim Trennen der Verbindung und ermöglicht eine saubere Handhabung im laufenden Betrieb, insbesondere bei Systemen mit mehreren Gärtanks oder wechselnden Kühlkreisen. Der Adapter ist für Anwendungen im Niedrig- und Hochtemperaturbereich ausgelegt und eignet sich für Glykolmischungen ebenso wie für Heißbereichsanwendungen im Brauprozess.

Für den Einsatz mit dem Icemaster G20 Kühlaggregat werden pro Gärtank 2 Stück benötigt (Vorlauf und Rücklauf), bei 2 Gärtanks entsprechend 4 Stück. Der Verbinder besitzt eine 13 mm Tülle und ist für Schläuche mit ca. 11–13 mm Innendurchmesser geeignet.

Technische Daten

– Anschluss: 13 mm Schlauchtülle
– Typ: Female Disconnect (Schnellverbinder)
– Gegenstück: JoinTech Schnellverbinder, M auf 1/2″ BSPT oder JoinTech Schnellverbinder, M auf 13mm Tülle
– Ventil: Auto Shut Off (selbstschließend)
– Material Gehäuse: Polyketon (chemisch beständig)
– Feder: Edelstahl 316
– Dichtung: EPDM O-Ring
– Druckbereich: Vakuum bis 60 PSI
– Temperaturbereich: -40 °C bis 138 °C
– Durchfluss: 3/8″
– Ausführung: UV-stabil

Fragen & Antworten
Wofür brauche ich den JoinTech Schnellverbinder, F auf 13mm Tülle?
Er wird benötigt, um Kühlschläuche mit dem Icemaster G20 Kühlaggregat oder anderen Glykolkühlern zu verbinden.

Ist der Adapter zwingend notwendig für den Betrieb mit dem G20?
Ja. Für den Anschluss eines Kühlkreislaufs wird ein passendes Gegenstück zu den JoinTech Anschlüssen am Gerät benötigt.

Was bedeutet selbstschließend bei diesem Adapter?
Das integrierte Ventil stoppt den Durchfluss automatisch, sobald der Adapter nicht verbunden ist. Dadurch tritt kein Kühlmedium aus.

Welche Schläuche passen auf den Adapter?
Schläuche mit ca. 12–13 mm Innendurchmesser, typischerweise isolierte Glykolschläuche für Kühlkreisläufe.
