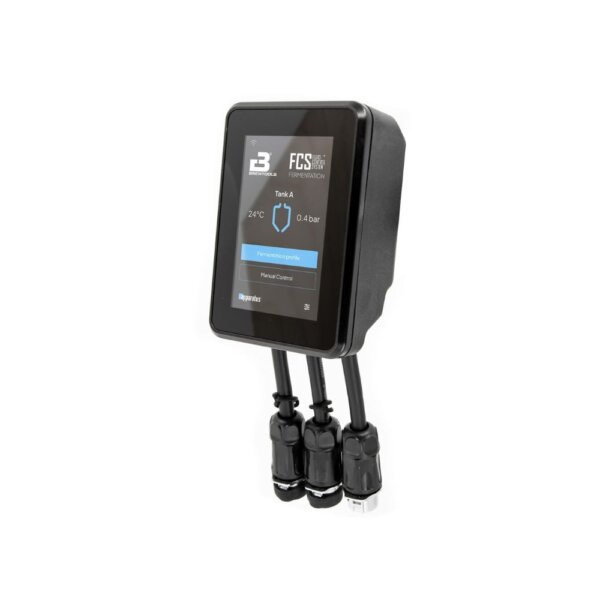

Brewtools FCS One AC – 230V Steuereinheit (mit direktem Heizausgang)

Das Brewtools FCS One AC – 230V Steuereinheit ist eine kompakte All-in-One-Lösung für das Brewtools Fluid Control System (FCS) und richtet sich an Anwender, die ein bewusst reduziertes FCS-Setup realisieren möchten. Im Gegensatz zu klassischen FCS-Konfigurationen mit separatem Display-Modul und I/O-Modul bietet das FCS One AC eine begrenzte Anzahl an Anschlüssen, vereint dafür aber Display und Steuerung in einem einzigen Gerät. Dadurch reduziert sich die Verkabelung auf ein Minimum, die Installation wird deutlich einfacher und das System bleibt übersichtlich. Das helle 5″ IPS-Display bietet dir jederzeit eine klare Darstellung von Temperatur, Druck und weiteren Gärparametern.

Der zentrale Vorteil des FCS One AC liegt in den zwei integrierten 230V-Relaisausgängen (je 10A). Darüber lassen sich netzspannungsbetriebene Verbraucher wie Heizelemente oder Kühlschränke direkt über die Steuereinheit schalten, ohne ein zusätzliches Brewtools Heiz-Relay-Modul. Für die Verbindung von Heizelementen stehen passende Verbindungskabel zur Verfügung. Zusätzlich verfügt das FCS One AC über zwei CAN-Bus-Anschlüsse sowie einen separaten Anschluss für einen PT1000-Temperatursensor. Über WLAN und Bluetooth sind Firmware-Updates (OTA) sowie zukünftige Erweiterungen möglich. Einen umfassenden Überblick über die Funktionsweise und die Vorteile des Brewtools Fluid Control Systems findest du in unserem „How-to“-Guide für das Brewtools FCS!

Anschlüsse:

➡️ 2× CAN-Bus + 24V (LP12 5-Pin): An diesen Ports können maximal zwei der folgenden CAN-basierten FCS-Sensoren und -Module betrieben werden: Dichtesensor, Drucksensor, Radar Level Sensor oder FCS Agitator, 380 mm

➡️ 1× PT1000-Temperatursensor (LP12 3-Pin)

➡️ 2× 230V-Relaisausgänge (LP20, 10A): Zum Schalten von 230V-Verbrauchern wie Heizelementen oder Kühlschränken innerhalb der Leistungsgrenze.

Optional: CAN-Port als 24V-Relaisausgang nutzen: Mit dem Adapter, LP12-5-Pin zu LP12-2-Pin kann ein CAN-Port gezielt als 24V-Relaisausgang verwendet werden. Darüber lassen sich z. B. 24V-Magnetventile oder die Brewtools Eintauchpumpe ansteuern.

Information zur CAN-Port-Nutzung: Die beiden CAN-Ports des FCS One AC können entweder für CAN-Sensoren oder für die Ansteuerung eines 24V-Aktors verwendet werden. Sobald ein CAN-Port für einen 24V-Aktor genutzt wird, steht dieser Anschluss nicht mehr für einen CAN-Sensor zur Verfügung. Das bedeutet: Der gleichzeitige Betrieb von z. B. Dichtesensor, Drucksensor und einem 24V-Magnetventil ist nicht möglich.

Hinweise zu Setup, Anschlüssen und Einsatzbereich

• Das FCS One AC ist für ein Setup mit einem Tank bzw. einer Anwendung ausgelegt. Für mehrere Tanks wird pro Tank eine eigene Steuereinheit benötigt.
• Der Dichtesensor ersetzt den separaten PT1000-Temperatursensor, da die Temperatur bereits im Dichtesensor integriert gemessen wird.
• Wenn mehr Sensoren, Aktoren oder komplexere Setups benötigt werden, ist das modulare Brewtools FCS (Display + I/O-Modul) die passende Lösung.
• Für alle Brewtools Tanks empfehlen wir den Dichtesensor in 300 mm Länge, auch für MiniUni Set-Ups.
• Für den Betrieb des FCS One AC wird ein passendes Netzkabel benötigt. Verbindungskabel für Sensoren und Aktoren sind separat erhältlich.

Technische Details:
– Prozessor: XTensa LX7 Dual-Core MCU, 240 MHz
– Konnektivität: WiFi 802.11 b/g/n, Bluetooth 5 (LE)
– Display: 5″ IPS-Panel mit hoher Auflösung
– Anschlüsse: 2× CAN-Bus + 24V, 1× PT1000-Temperatursensor, 2× 230V-Relaisausgänge (LP20, 10A), AC-Stromversorgung
– Ein Kugelgelenk ist im Lieferumfang enthalten. Um das Modul am Tank (Blow-Off Rohr) zu befestigen, wird extra die Ball Clamp Verbindungsstange benötigt.
