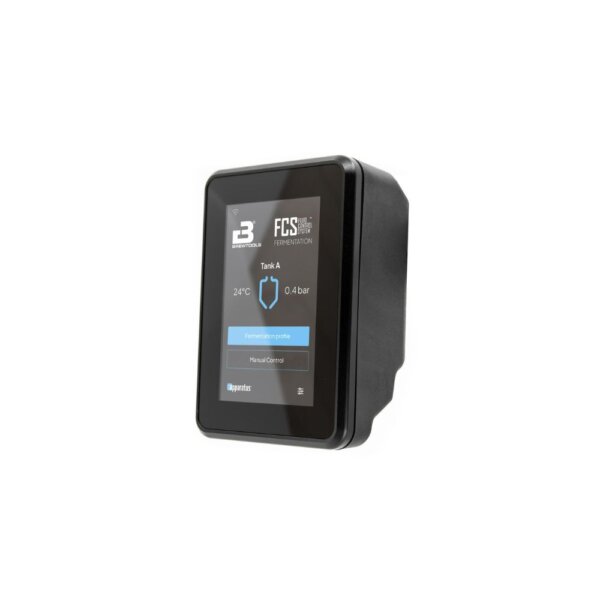

Brewtools FCS One DC – 24V Steuereinheit (für Magnetventile & Pumpen)

Das Brewtools FCS One DC – 24V Steuereinheit ist eine kompakte All-in-One-Lösung für das Brewtools Fluid Control System (FCS) und richtet sich an Anwender, die ein bewusst reduziertes FCS-Setup realisieren möchten. Im Gegensatz zu klassischen FCS-Konfigurationen mit separatem Display-Modul und I/O-Modul bietet das FCS One DC eine begrenzte Anzahl an Anschlüssen, vereint dafür aber Display und Steuerung in einem einzigen Gerät. Dadurch reduziert sich die Verkabelung auf ein Minimum, die Installation wird deutlich einfacher und das System bleibt übersichtlich. Das integrierte 5″ IPS-Display ermöglicht dir, alle wichtigen Gärparameter direkt am Gerät zu überwachen.

Über die beiden 24V-Relaisausgänge sowie die integrierten CAN-Ports steuerst du Magnetventile, Pumpen und weitere 24V-Aktoren direkt an. Gleichzeitig verarbeitet das FCS One DC alle Sensordaten wie Temperatur oder Druck und übernimmt die vollständige Regelung deiner Gärprozesse. Die integrierte WLAN- und Bluetooth-Schnittstelle ermöglicht einfache Firmware-Updates (OTA) und macht das System zukunftssicher für kommende Funktionen wie die App-Steuerung. Einen umfassenden Überblick über die Funktionsweise und die Vorteile des Brewtools Fluid Control Systems findest du in unserem „How-to“-Guide für das Brewtools FCS!

Anschlüsse

➡️ 2× CAN-Bus + 24V (LP12 5-Pin): An diesen Ports können 2 der folgenden CAN-basierten FCS-Sensoren und -Module betrieben werden: FCS Dichtesensor, Drucksensor, Radar Level Sensor oder FCS Agitator, 380 mm

➡️ 1× PT1000-Temperatursensor (LP12 3-Pin)

➡️ 2× 24V-Relaisausgänge (LP12 2-Pin): an den 24V-Relaisausgängen können 2 der folgenden 24V-DC-Aktoren betrieben werden: Brewtools Eintauchpumpe oder Brewtools Magnetventile (für Kühlung, Gas-In oder Gas-Out)

Information zur CAN-Port-Nutzung: Die beiden CAN-Ports des FCS One DC können entweder für CAN-Sensoren oder für die Ansteuerung eines weiteren 24V-Aktors verwendet werden. Sobald ein CAN-Port für einen 24V-Aktor genutzt wird, steht dieser Anschluss nicht mehr für einen CAN-Sensor zur Verfügung. CAN-Port als 24V-Relaisausgang nutzen: Mit dem Adapter, LP12-5-Pin zu LP12-2-Pin kann ein CAN-Port gezielt als 24V-Relaisausgang verwendet werden.

Hinweise zu Setup, Anschlüssen und Einsatzbereich

• Das FCS One DC ist für ein Setup mit einem Tank bzw. einer Anwendung ausgelegt. Für mehrere Tanks wird pro Tank eine eigene Steuereinheit benötigt.

• Das FCS One DC unterstützt maximal 2 CAN-Geräte sowie 2 feste 24V-DC-Relaisausgänge. Diese Anschlusskapazität ist fix und nicht erweiterbar.

• Ein PT1000-Temperatursensor ist nicht erforderlich, wenn ein Brewtools Dichtesensor eingesetzt wird, da die Temperatur bereits im Dichtesensor integriert gemessen wird.

• Ein typisches FCS-One-DC-Setup besteht aus Dichte- oder Temperatursensor, Drucksensor, sowie 2 Magnetventilen für Druck  (Magnetventil oder Eintauchpumpe).

• Der Dichtesensor ersetzt den separaten PT1000-Temperatursensor, da die Temperatur bereits im Dichtesensor integriert gemessen wird.

• Wenn mehr Sensoren, Aktoren oder komplexere Setups benötigt werden, ist das modulare Brewtools FCS (Display + I/O-Modul) die passende Lösung.

• Für alle Brewtools Tanks empfehlen wir den Dichtesensor in 300 mm Länge, auch für MiniUni Set-Ups.

Hinweis:
Das FCS One DC kann keine 230V-Heizelemente direkt schalten. Wenn du eine elektrische Heizung in dein Gärsystem integrieren möchtest, benötigst du die FCS One AC – 230V Steuereinheit. Alle Verbindungskabel, die für den Anschluss der Sensoren und Aktoren an das Modul benötigt werden, müssen separat erworben werden.

Technische Details:
– Prozessor: XTensa LX7 Dual-Core MCU, 240 MHz
– Konnektivität: WiFi 802.11 b/g/n, Bluetooth 5 (LE)
– Display: 5″ IPS-Panel mit großem Betrachtungswinkel
– Ein Netzteil ist im Lieferumfang enthalten
– Ein Kugelgelenk ist im Lieferumfang enthalten. Um das Modul am Tank (Blow-Off Rohr) zu befestigen, wird extra die Ball Clamp Verbindungsstange benötigt.
